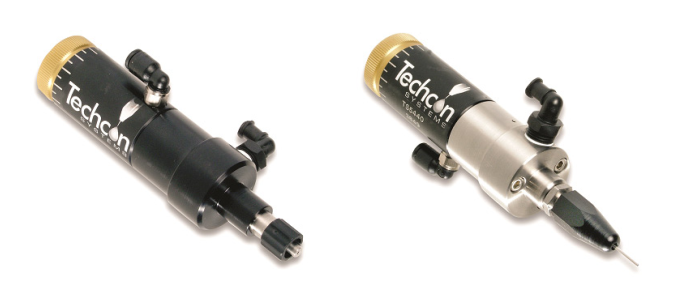

精密型 針閥
產品特色
- 出液點尺寸均勻、精確
- 可調流量控制
- 簡單、低保養設計
- 流體零死區
典型的應用
可用來分配低黏度液體的微點(microdots)，例如：溶劑、墨水、油、活化劑、底漆；TS5440用於醫療裝置製造業中UV黏著劑的行點校果相當優異。
產品規格
| 針閥型號 | TS5420 | TS5420 SS | TS5440 |
|---|---|---|---|
|
尺寸和重量(Size & Weight) |
L：4.4〞(112 mm) | L：4.4〞(112 mm) | L：5.0〞(127 mm) |
| D：1.12〞(28 mm) | D：1.12〞(28 mm) | D：1.12〞(28 mm) | |
| 重量：0.3磅(136 g) | 重量：0.5磅(227 g) | 重量：0.5磅(227 g) | |
| 膠體接觸零件(Wetted Parts) | 303 SS | 303 SS | 303 SS |
| 陽極處理 AI | 陽極處理 AI | 陽極處理 AI | |
| Teflon®(鐵氟龍) | Teflon®(鐵氟龍) | Teflon®(鐵氟龍) | |
| EPR | EPR | EPR | |
| 最大液體壓力(Max. Fluid Pressure) | 300 psi (20.7 bar) | 300 psi (20.7 bar) | 100 psi (6.9 bar) |
| 作動壓力(Activation Pressure) | 最小70 psi (4.8 bar) | 最小70 psi (4.8 bar) | 最小70 psi (4.8 bar) |
| 接頭入口(Connect Inlet) | 1/8〞NPT | 1/8〞NPT | 1/8〞NPT |
| 接頭出口(Connect Outlet) | 公螺旋鎖式 | 公螺旋鎖式 | 錐度含螺旋鎖式 |
| 固定作規格(Mounting) | 1/4〞-20 UNC-2B | 1/4〞-20 UNC-2B | 10-32 UNF |
| 建議黏度範圍(Recommended Viscosity Range) | 1-100 kcps | 1-100 kcps | 1-100 kcps |
