Omniflex 和 BVX 吸煙臂

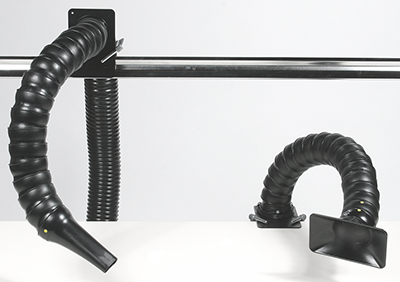

Omniflex 吸煙臂

Omniflex 吸煙臂（直徑為 63 毫米）專為獲得更高氣流量和從更遠距離有效地捕捉煙塵而設計。其獨特的球體/球座設計在操作和定位時為用戶提供了無與倫比的靈活性。只需增加或拆除Omniflex 部件，就可輕鬆調節吸煙臂的工作長度或半徑。它使用 了完全傳導材料，從而確保符合 ESD 要求。

主要特徵與優點

氣流量為 140 立方米/小時（85 立方英尺/分鐘）（根據吸嘴不同而變化） 直徑為 63 毫米（2.5 英寸） 長度為 0.6 米（24 英寸），可延長 300 毫米（12 英寸）



零件編號		說明

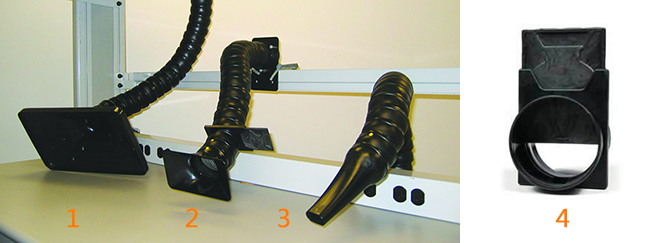

EA1122	2	帶長方形吸嘴的 Omniflex 吸煙臂，符合 ESD 要求
EA1124	3	帶錐形吸嘴的 Omniflex 吸煙臂，符合 ESD 要求
EA1126	1	帶大型機罩 350 X 212 毫米（14 英寸X 8.5 英寸）的OMNIFLEX 吸煙臂，符合 ESD 要求
Q-AD426530		更換吸嘴—矩形
Q-AD426550		更換吸嘴—錐形
Q-AD426560		更換吸嘴—大型機罩
AC1101	4	Omniflex 吸煙臂節氣閥
AC1102		Omniflex 吸煙臂延伸部分 30 釐米（12 英寸）
*BVX-200 系列僅適用於1 條EA1122 吸煙臂，1 條EA1126 吸煙臂或2 條EA1124 吸煙臂。

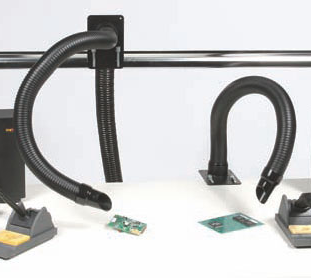

BVX 吸煙臂

BVX 吸煙臂（直徑為 50 毫米）具有高氣流量和高靈活性，是最經濟的解決方案。它的螺紋管可被牢固地扭緊，並且可準確定位。BVX ARM-K2 套件包括一塊用於通用安裝的安裝板和C 形夾。還有一個 Y 形連接件可以將兩根 BVX 吸煙臂連接到一條軟管上。

主要特徵與優點

氣流量 75 立方米/小時 (45 立方英尺/分鐘) 管道直徑為 50 毫米（2 英寸），吸嘴直徑為 40 毫米（1.75 英寸） 長 760 毫米（30 英寸） BVX 吸煙臂與所有系統兼容



零件編號		說明
BVX-ARM-K1	5	帶有一根 1.8 米（6 英尺）長軟管的 1 條 BVX-ARM 吸煙臂，長 760 毫米(30 英寸)，以及帶 C 形夾的工作臺支架
BVX-ARM-K2		1 條 BVX-ARM 吸煙臂，長 760 毫米（30 英寸）， 以及帶 C 形夾的工作臺
BVX-ARM		ESD 防靜電撓性吸煙臂，長 760 毫米（30 英寸）
BVX-ARML		ESD 防靜電撓性吸煙臂，長 1.5 米（59 英寸），帶臂夾
BVX-NOZ1		ESD 防靜電更換吸嘴，直徑為 40 毫米
Omniflex 和 BVX 吸煙臂的連接軟管
CH0251	6	帶夾的連接軟管，尺寸為 2.5 米 X ุ 63 毫米 (直徑) (8 英寸 X 2.5 英寸)
CH0252	6	帶夾的連接軟管，尺寸為 3.5 米 X ุ 63 毫米 (直徑) (12 英寸 X 2.5 英寸)
CH0253	6	帶夾的連接軟管，尺寸為 7.5 米 X ุ 63 毫米 (直徑) (25 英寸 X 2.5 英寸)
AC2025	7	用於連接帶夾的、直徑為 63 毫米（2.5 英寸）軟管的 Y 形件
*BVX-200 系列僅適用於1 條EA1122 吸煙臂，1 條EA1126 吸煙臂或2 條EA1124 吸煙臂。
