RxP 返修烙鐵頭

RxP 返修烙鐵頭

與MFR-1110、MFR-1161、MFR-1351、MFR-2211、MFR-2241 系統、MFR-H1-SC 和 MFR-H1-SC2 手柄兼容。所有尺寸均以毫米（英寸）為單位。

F = FR4/玻璃纖維，用於最標準應用；T = 溫度敏感，C = 陶瓷，用於高熱能需求應用。

RxP 返修烙鐵頭 - 刀片式 (BLADE)
RxP 返修烙鐵頭 - 刀片式 (BLADE)   A B D SMT 類型

RFP-BL1
RCP-BL1

 10
(0.41)		 - - -
RFP-BL2
RCP-BL2		 15.6
(0.62)		 - - -
RFP-BL3
RCP-BL3		 22.1
(0.87)		 - - -

RxP 返修烙鐵頭 - 隧道式 (TUNNEL)
RxP 返修烙鐵頭 - 隧道式 (TUNNEL)   A B D SMT 類型

RFP-DL1
RCP-DL1

 5.18
(0.204)		 4.32
(0.17)		 3.22
(0.127)		 隧道式
SOIC-14-16
RFP-DL2
RCP-DL2		 5.18
(0.204)		 4.32
(0.17)		 2.29
(.09)		 隧道式
SOIC-8
RFP-DL3
RCP-DL3		 6.86
(.270)		 11.15
(0.44)		 2.29
(.09)		 隧道式
SOIC-16

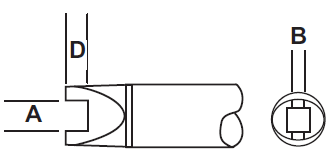

RxP 返修烙鐵頭 - 槽型 (SLOT)
RxP 返修烙鐵頭 - 槽型 (SLOT)   A B D SMT 類型

RFP-SL1
RCP-SL1

 2.34
(.092)		 1.37
(.054)		 1.78
(.07)		 0805
貼片包裝
RFP-SL2
RCP-SL2		 3.48
(.137)		 1.63
(.064)		 1.78
(.07)		 1206
貼片包裝

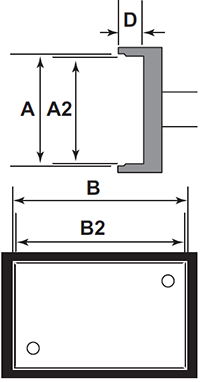

RxP 返修烙鐵頭 - 四邊形 (QUAD)
RxP 返修烙鐵頭 - 四邊形 (QUAD)   A A2 D B B2 SMT 類型

RFP-QD4
RCP-QD4

 12.70
(.500)		 11.43
(.450)		 3.81
(.150)		 15.24
(.600)		 13.97
(.550)		 PLCC 32
RFP-QD6
RCP-QD6		 17.78
(.700)		 16.76
(.660)		 3.81
(.150)		 17.78
(.700)		 16.76
(.660)

PLCC 20
RFP-QD7
RCP-QD7		 25.27
(.995)		 24.38
(.960)		 5.59
(.220)		 25.27
(.995)		 24.38
(.960)		 PLCC 68
RFP-QD10
RCP-QD10		 20.32
(.800)		 19.30
(.760)		 3.81
(.150)		 20.32
(.800)		 19.30
(.760)		 PLCC 52
RFP-QD15
RCP-QD15		 13.34
(.525)		 12.32
(.485)		 2.79
(.110)		 13.34
(.525)		 12.32
(.485)		 TQFP 80
RFP-QD19
RCP-QD19		 16.13
(.635)		 16.13
(.635)		 3.30
(.130)		 16.13
(.635)		 16.13
(.635)		 QFP 44
RFP-QD20
RCP-QD20		 16.51
(.650)		 16.51
(.650)		 3.30
(.130)		 22.48
(.885)		 22.48
(.885)		 QFP 100

F = FR4/玻璃纖維，用於最標準應用；T = 溫度敏感，C = 陶瓷，用於高熱能需求應用。
