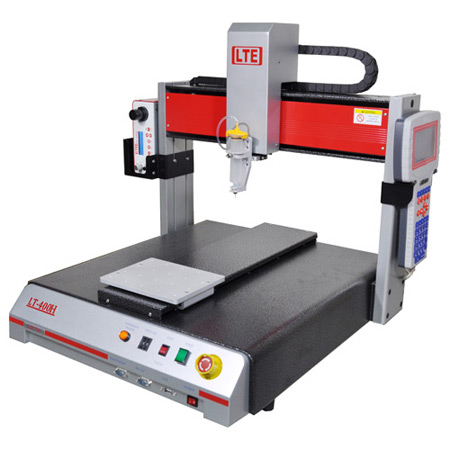

三軸 自動點膠機(H Type系列)
機台特色
- 單機即可操作，安裝最容易。
- 人性化教導盒讓您輕輕鬆鬆完成程式設定。
- 直接CAD圖檔轉換成點膠路徑，省時便利。
- 唯一3D圖弧補間的PC-BASE控制系統。
- 可選購搭配任何手動點膠機、膠閥及各類耗材。
- 可執行3D立體空間任意路徑。
產品規格
|
|
LT-200H | LT-300H | LT-400H | LT-500H | |
|---|---|---|---|---|---|
|
有效加工範圍X / Y / Z (mm) |
200 / 200 / 50 | 300 / 300 / 100 | 400 / 400 / 100 | 500 / 500 / 100 | |
|
負重Worktable / Tool |
5kg / 3kg | 10kg / 5kg | 10kg / 5kg | 10kg / 5kg | |
|
移動速度X & Y / Z (mm/sec) |
500 / 250 | 800 / 320 | 800 / 320 | 800 / 320 | |
|
重覆精度(Repeatability) |
±0.01 mm / Axis | ||||
|
解析能力(Resolution) |
0.01 mm / Axis | ||||
|
資料記錄能力(Data Memory Capacity) |
至少100組，每組500-50,000紀錄點 | ||||
|
資料儲存方式(Data Storage Medium) |
CF Card、USB | ||||
|
資料運算速度(Processor) |
32 Bit | ||||
|
顯示方式(Program Display) |
教導盒LCD | ||||
|
馬達系統(Motor System) |
3-Phase Micro Stepping Motor | ||||
|
教導模式(Teaching Method) |
教導盒 | ||||
|
運動模式(Action Method) |
PTP & CP | ||||
|
直線圓弧運動模式(Interpolation Linear) |
3 Axes (立體空間任意路徑皆可) | ||||
|
I/O訊號(I/O Signals Port) |
8 Inputs / 8 Outputs | ||||
|
輸入電源(Input Power) |
AC 100V ~ 240V / 150W | AC 100V ~ 240V / 350W | |||
|
工作環境溫度(Working Temperature) |
10 - 40oC | ||||
|
工作環境溼度(Relative Humidity) |
20-90% no condensation | ||||
|
外部介面(External Interface) |
RS232 | ||||
|
機台尺寸(Exterior Size) |
(W)315 × (D)360 × (H)510 mm | (W)420 × (D)520 × (H)645 mm | (W)590 × (D)620 × (H)645 mm | (W)690 × (D)717 × (H)645 mm | |
|
機械重量(Weight) |
20.0 kg | 35.5 kg | 41.5 kg | 46.5 kg | |
